电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”受脉冲控制仪输出信号的控制,对除尘滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以_除尘器的处理能力和收尘效率。

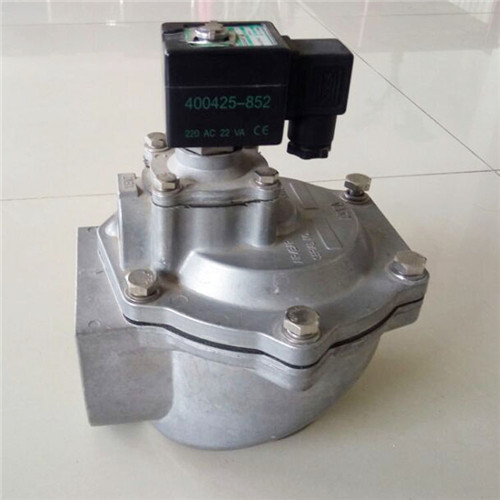

电磁脉冲阀
的工作原理
:
当线圈瞬时通电
,
电磁力使衔铁运动
,
当线圈断电时
,
衔铁则靠永磁力自保持
,
这时主阀腔内的膜片上部介质压力通过泄压孔
,
使膜片上、下形成压差
,
在进口介质压力的作用下
,
托起膜片
,
则主阀打开。当给线圈一个瞬时反向电流时
,
衔铁向反方向运动
,
切断泄压孔
,
介质通过主阀平衡孔迸入膜片上部
,
封住主阀口。
技术指标:工作压力:0.4~0.7, 环境温度:-10~55(℃), 使用介质:清洁空气, 膜片寿命:喷吹100万次以上。
连接螺纹:ZG2", 长度:210mm, 宽度:190mm, 高度:200mm, 重量:2.8kg 安装方法 电磁脉冲阀输入端(IN),与储气筒金属管相连接,其输出端与除尘箱喷吹管连接,连接螺纹间均填以四氟乙烯生料带紧固密封
