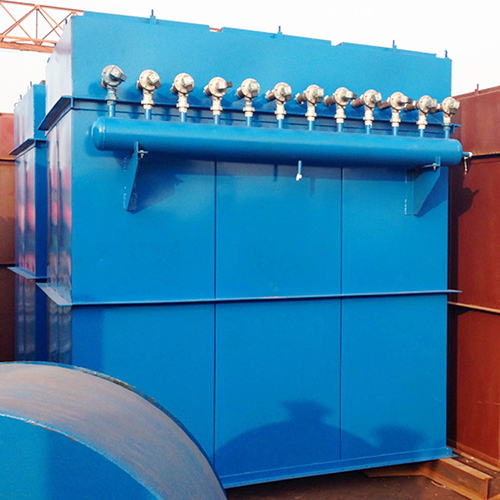

GMC高温脉冲袋式除尘器
高温脉冲袋式除尘器是指采用高温除尘布袋进行过滤除尘的一种脉冲袋式除尘器,该除尘器可以过滤温度在190度之上的粉尘。该高温脉冲袋式除尘器被广泛应用于化工,冶金,钢铁,电力等行业。我公司可以根据客户的不同需求进行生产。
详细介绍:
一、构造及工作原理
     1、脉冲袋式除尘器结构
     该设备主要有以下部分组成:
   (1)箱体:包括袋室、预收尘室、净气室、多孔板、滤袋、骨架。箱体设计耐压9000Pa。
   (2)喷吹系统:主气管、喷吹管、脉冲阀、控制仪。
   (3)灰斗及排灰部分有两种形式:一种为灰斗直接与卸灰阀连接,另一种为灰斗通过输送设备(如螺旋输送机)与卸灰阀连接。
    除尘器本体为全刚结构设计,花板用冷冲压型工艺,既增加强度又能保证设备质量。本型号除尘机组除处理常温气体外,其结构形式也适合处理高温气体,此时外壳如需保温可采用LBY型轻质岩棉板双层保温,外壳采用δ=0.5mm镀锌板保护,并采用抽拉铆钉新工艺安装,并根据使用环境选用不同的滤料及过滤风速。

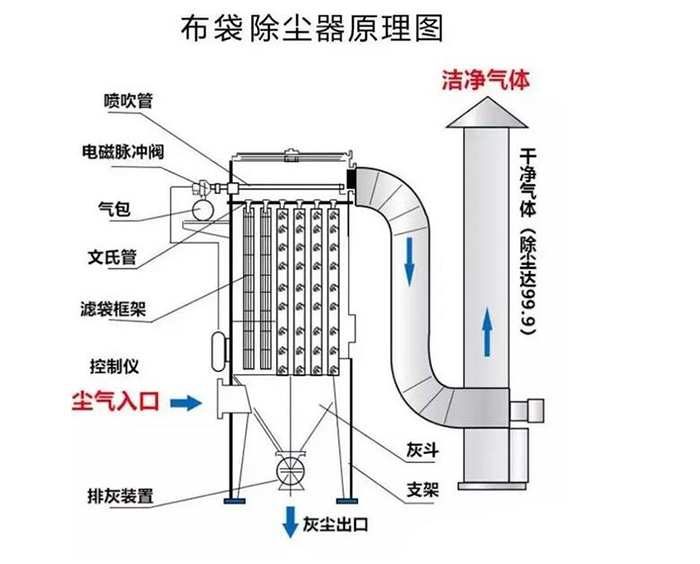

      2、工作原理
     含尘气体进入设备已扩大的灰斗进行预收尘,通过导流板均布于各条滤袋之间,粉尘阻留于除尘滤袋外表面,为使设备阻力不超过1200Pa,高压气体经电磁阀产生脉喷,使气包内压缩空气(0.5~0.7MPa),由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,达到清灰的目的。使用微机自动控制装置,根据粉尘随意调整清灰周期和脉喷时间,使除尘器在一定的嘴里范围内运行。
三、选型

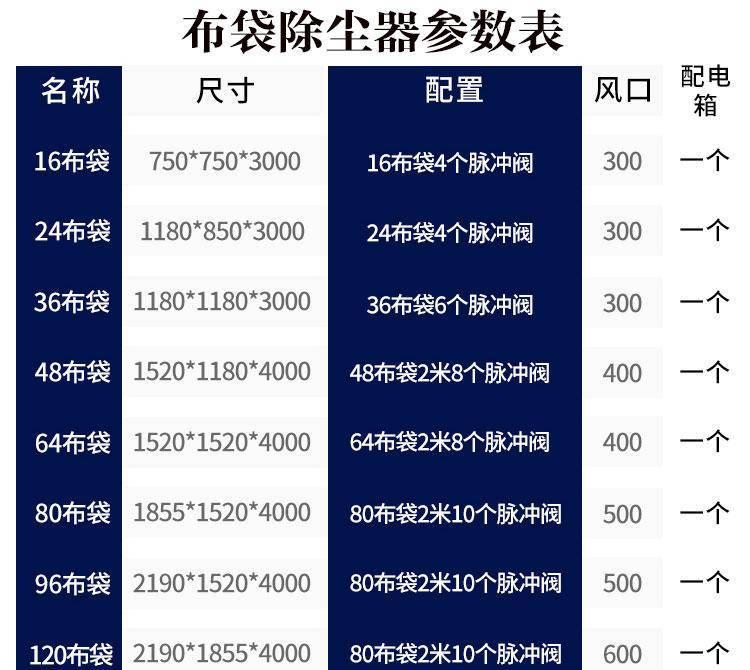

     1、型号说明
     该单机有60-2、60-3、60-4、60-5、60-6、70-5、70-6、70-7、70-8、60-2´5、70-2´5十种规格。具体型号说明如下:

      2、选型参数及选型原则
    (1)选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的大数值,按略小于技术性能表中的数值为原则,其相对应的收尘器型号,即为所需要的收尘器型号,采用的滤袋根据入口浓度、气体温度、湿度含量确定。
    (2)表中的耗气量为工厂集中供气的情况,如单独使用空气机时,实际的耗气量要增大到表中数值的1.5倍。
    (3)压缩空气耗气量栏中,所提出的耗气量为该型号设备的大耗气量。
      3、设备外形及基础见附图,我厂还可根据用户场地情况设计符合用户要求的除尘设备。
四、订货须知
      我厂提供的产品不含除尘器(进气口、排气口、排灰口)以外的部分。如主排风机、非标管道、保温材料、空气压缩机、输送设备安装及电线电缆等,如用户需要,我厂可代为办理。
     1.供货范围
     (1)本体一台(套)
     (2)滤袋一套(含骨架等)
     (3)微机控制装置电气控制柜一台(套)
     (4)压气系统元件一台(套)
     (5)锁风装置一台(套)
       2.服务方式
     (1)负责指导安装,质量检测和跟踪,培训岗位工人和相关技术人员。
     (2)负责调试达标。
     (3)建立长期服务网店,长期提供易损的配件并随时到厂为用户解决相关问题,并提供相关技术咨询。
     (4)如我厂样本中的定型产品不能满足工艺要求时,可根据用户提出的要求,对除尘器进行设计制造。
       3.提供的资料
      (1)提供安装使用说明书
      (2)提供电控装置接线图
      (3)提供电控装置操作说明书
      (4)提供发货清单
      (5)提供产品合格证书
