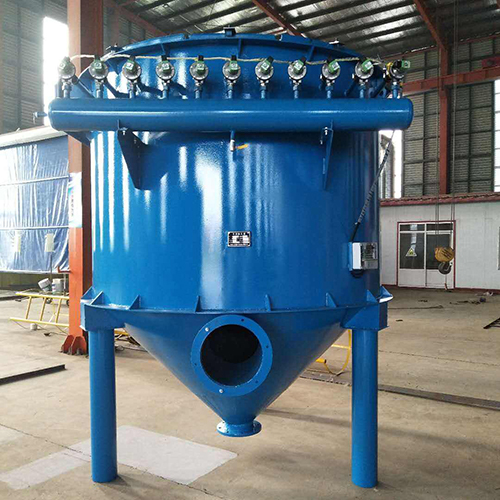

ZC机械回转反吹风扁布袋除尘器
回转反吹风扁袋除尘器采用圆形体结构受力均匀,抗爆性能好,结构紧凑,采用高压风机反吹清灰,不受气源条件限制,利用阻力自动控制反吹清灰节约能源延长布袋使用,严寒地区室内安装其它地区都能在室外安装,可广泛用于机械、矿山、冶炼、建材、粮食化工等许多部门。
标签:除尘设备
详细介绍:

一、产品简介:
回转反吹风扁布袋除尘器采用圆形体结构受力均匀,抗爆性能好,结构紧凑,采用高压风机反吹清灰,不受气源条件限制,利用阻力自动控制反吹清灰节约能源延长布袋使用,严寒地区室内安装其它地区都能在室外安装,可广泛用于机械、矿山、冶炼、建材、粮食化工等许多部门。用户选用应注意对温度高,浓度大、颗粒细的粉尘应选用A型,反之用B型为宜,如浓度大于15g/m3前面应加一级旋风除尘器。该机是我公司参考国内外资料,广泛调查征求历年来的用户意见,是将旋风集尘机理和过滤式集尘机理有机组合,采用大气或回转风反吹方式进行清灰的除尘设备。
二、工作原理:

当含尘气流进入机体后,先由旋风体将大颗粒粉尘分离落入灰斗,微小颗粒悬浮于气体中通过气流分布装置,均匀进入过滤室弥漫浮于滤袋的间隙。净化气体由主风机排出。粉尘被阻留在滤袋外表面,随着粉尘的不断增厚,滤袋的阴力也不断增大,此时集尘器的定阻压差控制系统或定时自控装置发挥作用,触发电控系统打开切换阀接通反吹气流,通过旋转臂上的喷嘴,逐个对滤袋进行反吹清灰,使滤袋阻力下降到一定数值,使之连续工作。

三、

回转反吹风布袋除尘器结构特点

回转反吹风布袋除尘器大致由下列基本单元组成:

(1)上部箱体。上部箱体部分包括:上部筒体、顶盖、出风管和护栏与立梯。顶盖为回转式,上部设有滤袋更换与检修人孔;顶盖外侧设有升降式辊轮和围挡式密封槽,方便滤袋更换与筒体密封兼容。在顶盖上设护栏,沿筒身下沿设有立梯或环形爬梯。

(2)中部箱体。中部箱体部分包括:中部筒体,花板,滤袋和滤袋定位板。滤袋定位板,待花板定位焊接后,按滤袋实际位置找正、焊接固定在中箱体下部筒壁上。

(3)下部箱体。下部箱体部分包括:下部筒体、灰斗、人孔、底座和星形卸料器;进风管定位焊接在下部筒体上。底座直接焊接在灰斗上,其螺栓孔位置按设计定位;设备支架按用户需要配设。

(4)反吹风系统。反吹系统分为上进式和下进式两种形式。推荐应用上进式反吹风系统,反吹风机直接安装在除尘器顶盖上,抽取大气空气或净室气体,循环组织反吹清灰。



技术性能及外型尺寸

规格型号过滤面积m2处理风量袋长m圈数袋数(条)效率% 阻力mmH20

外形尺寸mm

重量
V米/分米3/米  kg

ZC-24/2

38

1.0-1.5

2400-4600

2.0

1

24

>99

<120

Φ1690×4370

1916

B

38

2.0-2.5

4800-6000

2.0

1

24

Φ1690×4370

1916

ZC-24/3

A

57

1.0-1.5

3600-5400

3.0

1

24

Φ1690×5370

2086

57

2.0-2.5

7200-9000

3.0

1

24

Φ1690×5370

2086

ZC-24/4

79

1.0-1.5

4800-7200

4.0

1

24

Φ1690×6370

2263

79

2.0-2.5

9600-12000

4.0

1

24

Φ1690×6370

2263

ZC-72/2

114

1.0-1.5

6600-12000

2.0

2

72

Φ2530×5030

4150

114

2.0-2.5

10200-16500

2.0

2

72

Φ2530×5030

4150

ZC-72/3

A

170

1.0-1.5

10400-15300

3.0

2

72

Φ2530×6030

4868

B

170

2.0-2.5

20400-25500

3.0

2

72

Φ2530×6030

4868

 ZC-72/4

A

228

1.0-1.5

18800-20700

4.0

2

72

Φ2530×7030

5587

B

228

2.0-2.5

18800-20700

4.0

2

72

Φ2530×7030

5587

ZC-114/3

A

340

1.0-1.5

27800-34500

3.0

3

144

Φ3530×7145

8900

340

2.0-2.5

20400-40600

3.0

3

144

Φ3530×7145

8900

ZC-114/4

450

1.0-1.5

10800-51000

4.0

3

144

Φ3530×8145

11768

B

450

2.0-2.5

27000-54500

4.0

3

144

Φ3530×8145

11768

ZC-114/5

569

1.0-1.5

54000-67500

5.0

3

144

Φ3530×9145

14280

569

2.0-2.5

34200-68300

5.0

3

144

Φ3530×9145

14280

ZC-240/4

760

1.0-1.5

68490-85500

4.0

4

240

Φ4380×9060

16100

760

2.0-2.5

90960-113700

4.0

4

240

Φ4380×9060

16100

ZC-240/5

950

1.0-1.5

57000-85500

5.0

4

240

Φ4380×10370

18270

B

950

2.0-2.5

114000-145000

5.0

4

240

Φ4380×10370

18270

  ZC-240/6

1140

1.0-1.5

68280-124200

6.0

4

240

Φ4380×11870

20039

1140

2.0-2.5

136560-170700

6.0

4

240

Φ4380×11870

20039
