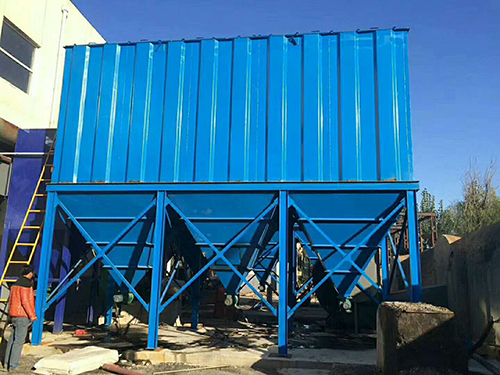

PPW系列气箱脉冲袋式除尘器
气箱脉冲布袋除尘 器本体分隔成数个箱区,每箱有32、64、96、128等条袋子,并在每箱侧边出口管道上有一个气缸带动的提升阀。当脉冲布袋除尘器过滤含尘气体一定时间后(或阻力达到预先设定值),清灰控制器就发出信号进行清灰。气箱脉冲袋式除尘器集分室反吹和脉冲喷吹等除尘器的特点,增强了使用适用性。可作为破碎机、烘干机、煤磨机、生料磨、水泥磨、包装机及各库顶除尘设备,也可作为其他行业设备。
详细介绍:
  一、概述

气箱脉冲袋式除尘器的主要设计特点是在滤袋上口不设文氏管,也没有喷吹管,而是用脉冲阀直接往净气室喷压缩空气进而向滤袋清灰。这样既降低喷吹工作阻力,又便于逐室进行检测、换袋。阀数量为每室1-2个,规格为2-3in

该机集分室反吹和脉冲喷吹等特点,增强了使用适用性。可作为破碎机、烘干机、煤磨机、生料磨、水泥磨、包装机及各库顶除尘设备,也可作为其他行业设备。

二、结构

主体由箱体、袋室、灰斗、进风口和出风口四大部分组成,并配有支柱、楼梯、栏杆、压气管路系统、清灰控制机构等。

1)箱体。箱体主要是固定骨架、布袋及气路元件之用,并制成全密闭形式,清灰时,压缩空气管先进入箱体,不再入各滤袋内部。顶部设有人孔检修门,安装和更换骨架,滤袋全部在这里进行,十分方便,根据规格的不同,箱体内又分成若干个室,相互之间均用钢板隔开,互不透气,以实现离线清灰。每个室内均设有一个提升阀,以切换过滤气流。

2)袋室。袋室在箱体的下部,主要用来容骨架和滤袋,且形成一个过滤空间,含尘气体的净化主要在这里进行,同箱体一样,根据规格的不同也分成若干个室,并用隔板隔开,以防在清灰时各室之间的互相干扰,同时形成一定的滑降空间。

3)灰斗。灰斗布置在袋室的下部,它除了存放收集下来的粉尘以外,还作为下进气总管使用,当含尘气体进入袋室前先进入灰斗,由于灰斗内容积较大,使得气流速度降低,加之气流方向的改变,使得较粗的尘粒在这里就得到分离,灰斗下部布置有粉尘输送设备,出口还有翻板阀等锁风设备,可边续进行排灰。

4)进出风口。进出风口根据除尘器的结构形式分为两种,一是进风口为圆筒形,直接焊在灰斗的侧板上,出风口安排在箱体下部,通袋室侧面,通过提升阀板孔与箱体内部相通。二是进出风口制成一体,安排在袋室侧面、箱体和灰斗之间中间用斜隔板隔成互不透气的两部分,分别为进风口和出风口,这种结构形式体积虽大些,但气流分布均匀,灰斗内预除尘效果好,适合于气体含尘浓度较大的场合使用。

三、工作原理
     气箱脉冲除尘器本体分隔成数个箱区,每箱有32、64、96、128等条袋子。并在每箱侧边出口管道上有一个气缸带动的提升阀。当过滤含尘气体一定时间后(或阻力达到预先设定值),清灰控制器就发出信号。第一个箱室的提升阀就开始关闭以切断过滤气流。然后这个箱的脉冲阀开启,以大于5kg/cm2的压缩空气冲入净气室,清除滤袋上的粉尘。当这个动作完成后(大约6~15秒时间),提升阀重新打开,使这个箱室重新进行过滤工作,并逐一按上述要求进行以至全部清灰完毕。该机是采用分箱式清灰的,清灰时,逐箱隔离、轮换进行。各室的脉冲喷吹宽度和清灰周期,由清灰程序控制器自动连续进行,从而保证了压缩空气清灰的效果,整个箱体设计利用了进入口和出口总管结构,灰斗可延伸到进入口总管下。使进入的含尘烟气直接进入已扩大的灰斗内达到预收的效果,且能去掉易出现堵塞的水平直管。所以,该机组不仅能处理一般浓度的含尘气体,且能处理达1300mg/m3n的高浓度含尘气体。采用整箱大脉冲阀2寸半(英寸)反吹喷射清灰,换袋时,打开顶部盖子,直接抽出滤袋即可,维护简单、方便。

四、特点:

1、本除尘设备采用分室停风脉冲喷吹清灰技术,克服了常规脉冲除尘器和分室反吹除尘器的缺点,清灰能力强,效率高,排放浓度低,漏风率小,能耗少,钢耗少,占地面积少,运行稳定可靠,经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。

2、由于采用分室停风脉冲喷吹清灰,喷吹一次就可达到彻底清灰的目的,所以清灰周期延长,降低了清灰能耗,压气耗量可大为降低。同时,滤袋与脉冲阀的疲劳程度也相应减低,从而成倍地提高滤袋与阀片的寿命。

3、检修换袋可在不停系统风机,系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈,密封性能好,牢固可靠。滤袋龙骨采用多角形,减少了滤袋与龙骨的摩擦,延长了袋的寿命,又便于卸袋。

4、采用上部抽袋方式,换袋时抽出骨架后,脏袋投入箱体下部灰斗,由人孔处取出,改善了换袋操作条件。

5、箱体采用气密性设计,密封性好,检查门用好的密封材料,制作过程中以煤油检漏,漏风率很低。

6、进、出口风道布置紧凑,气流阻力小。

五、选型
     1、型号说明

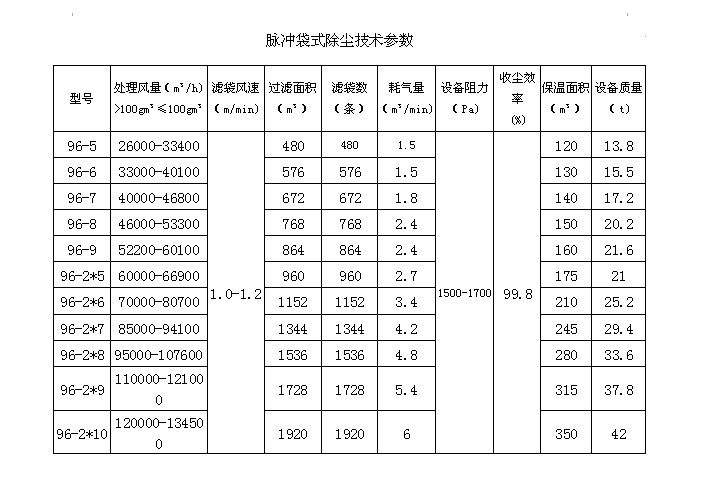

     2、选型参数及选型原则
     (1)选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的数值,按略小于技术性能表中的数值为原则,其相对应的除尘器型号,即为所需要的型号,采用的滤料则根据入口浓度、气体温度、湿含量确定。
      (2)表中的耗气量为工厂集中供气时的情况,如单独使用空压机时,表中的耗气量要放大1.3倍。
      (3)压缩空气耗量栏中,所提出的耗气量为该型号设备的耗气量。
      (4)浓度<100g/m3n选型风量采用表中B行风量。
      (5)在PPW128系列中可根据工艺需要设置收尘器下灰斗出料系统,如可以采用空气输送斜槽等,本图中采用的是螺旋输送机。
      3、我公司还可根据用户场地情况设计符合用户要求外形的除尘器。
