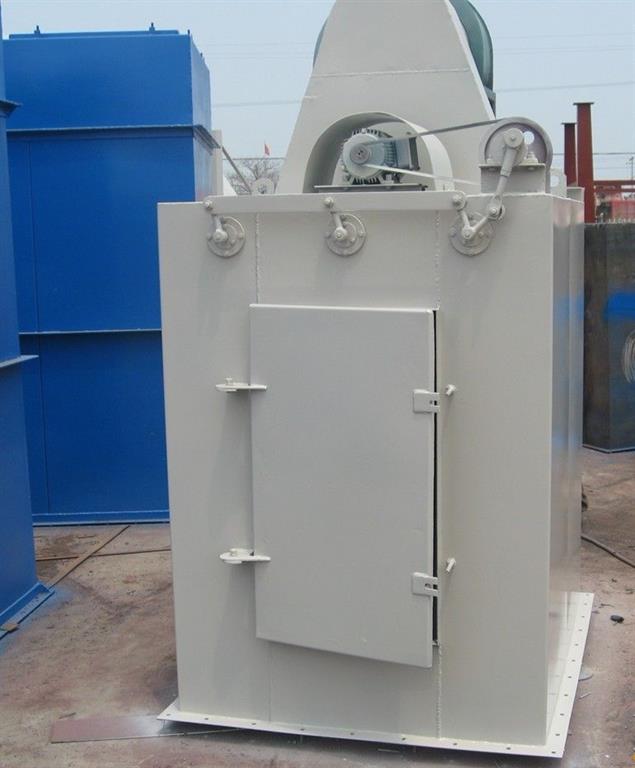

UF单机布袋除尘器
UF小型单机布 袋除尘 器是内滤式机械振动。他与国内其他单机相比经济实用、体积小、结构简单紧凑、效率高、能耗低、寿命长、易安装、便维修(内滤式),是理想的小型收尘器。在多机组合时,又可用于小型磨机,破碎机等连续工作线上的除尘设备。适用入口浓度10g/m3时,出口排放浓度小于50mg/m3。
详细介绍:

 一、概述
UF
小型单机布袋除尘器是内滤式机械振动除尘器。基本设计特点为:结构简单,安装容易,维护方便。主要用于各种库顶、仓顶及各种输送设备等排放和扬尘点收尘。在多机组合时,又可用于小型磨机,破碎机等连续工作线。适用入口浓度10g/m3时,出口排放浓度小于50mg/m3。如有其它用途,可用不锈钢或铝结构做成耐腐蚀耐高温滤料。该机的清灰方式为摇动清灰。它通过摇动轴的往复摇动给滤袋一个轴线方向的往复力,滤袋又将这一往复力转换成径向的抖动运动,其抖动的幅度和频率取决于滤袋的长度、摇动轴半径和频率参数。当这此参数配合好时,其抖动力具有大值,足以清除滤料上的粉尘。清灰时,必须停机进行离线清灰。

 二、UF单机布袋除尘器结构

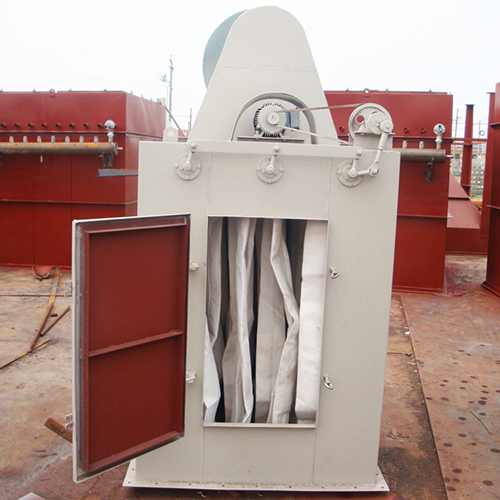

1)箱体:包括壳体、滤袋、检修门、花板。

2)出风系统:包括风机、风机配用电机及传动。

3)振打机构:包括振打减速电机、拨杆、连杆、振打轴等。

4)进气和排灰部分。 可分为三种:

1UFSTD)型下接灰斗,主要用于库底及输送设备的扬尘点。

2UFFB)型带有储灰箱,主要用于浓度不高的通风口气体净化。

3UFFM)型下部为敞开式,花板法兰直接装在库、仓排气口,排气直接通过花板孔进入滤袋。清灰时粉尘直接从花板孔卸出进入库、仓等。

 三、UF单机布袋除尘器技术参数:



规格

2

3

4

5

6

7

处理风量(m3/h)

最大

1360

2720

4080

5450

6800

8160

额定

1020

2040

3060

4080

5100

6120

总过滤面积(m2)

18.6

37.2

55.7

74.3

92.9

111.5

滤袋组数

8

16

24

32

40

48

风机电机型号

Y90S-2

Y112M-2

Y132S1-2

Y132S1-2

风机电机功率(KW)

1.5

2.2

4.0

5.5

5.5

7.5

振打电机功率(KW)

0.55

0.55

0.55

0.75

0.75

0.75

卸灰阀电机功率(KW)

0.55

0.55

0.55

0.55

0.55

0.55

装配型式

FMSTDFB

FMSTD
