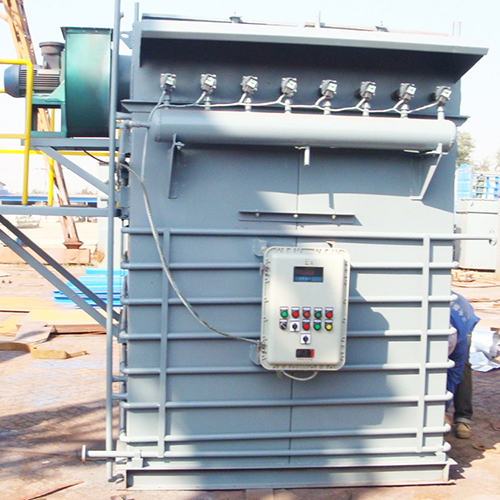

XMC脉冲除尘器
脉冲布袋除尘器结构(1)箱体:包括袋室、预收尘室、净气室、多孔板、滤袋、滤袋骨架。箱体设计耐压9000Pa。(2)喷吹系统:包括主气管、喷吹管、脉冲阀、控制仪。(3)灰斗及排灰部分有两种形式:一种为灰斗直接与卸灰阀连接,另一种为灰斗通过输送设备(如螺旋输送机)与卸灰阀连接。
详细介绍:
 一、XMC脉冲除尘器构造及工作原理

     1、结构

   1)箱体:包括袋室、预收尘室、净气室、多孔板、滤袋、滤袋骨架。箱体设计耐压9000Pa

   2)喷吹系统:包括主气管、喷吹管、脉冲阀、控制仪。

   3)灰斗及排灰部分有两种形式:一种为灰斗直接与卸灰阀连接,另一种为灰斗通过输送设备(如螺旋输送机)与卸灰阀连接。

      2、工作原理

    含尘气体进入脉冲除尘器已扩大的灰斗进行预除尘,通过导流板均布于各条除尘滤袋之间,粉尘阻留于滤袋外表面,为使设备阻力不超过1200Pa,高压气体经电磁阀产生脉喷,使气包内压缩空气(0.5~0.7MPa),由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,达到清灰的目的。使用微机自动控制装置,根据粉尘随意调整清灰周期和脉喷时间,使除尘器在一定的范围内运行。

二、XMC脉冲除尘器选型

     1、型号说明

    脉冲除尘器60-260-360-460-560-670-570-670-770-8九种规格。

     2、选型参数及选型原则

   1)该机组选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的量大数值,按略小于技术性能表中的数值为原则,其相对应的除尘器型号,即为所需要的除尘器型号,采用的滤袋根据入口浓度、气体温度、湿度含量确定。

   2)表中的耗气量为工厂集中供气的情况,如单独使用空气机时,实际的耗气量要增大到表中数值的1.5倍。

    3)压缩空气耗气量栏中,所提出的耗气量为该型号设备的耗气量。

      3、设备外形及基础见附图,我厂还可根据用户场地情况设计符合用户要求的脉冲除尘器
