烟气流从除尘器一端进入进气通道,进气通道截面积依通道内流量递减速率,设计成递减截面,烟气流通过通道与除尘布袋仓相通的布袋仓进气门进入了除尘布袋仓,经布袋过滤后的净化空气从布袋上方汇集至布袋仓上方净气过渡通道,经过过渡通道的进入除尘器出气通道排出。
设有均温沉降段,可避免高温烟气对除尘布袋的直接冲刷,提高使用寿命;可利用沉降段均压减少滤袋的负荷以及从进风口到除尘布袋,从花板到到出风口各段的局部阻力系数和流速均较低,故阻损较低。

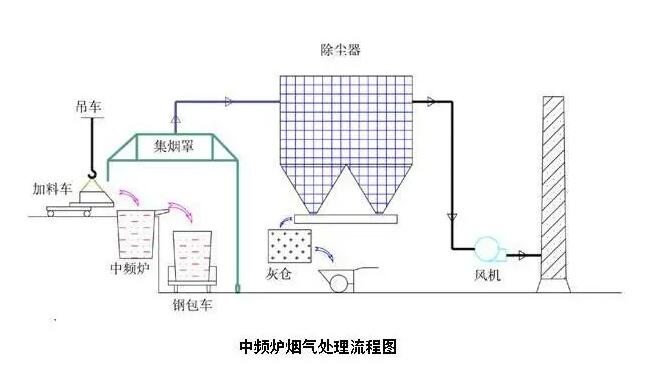

【中频炉除尘器工作原理图】
中频炉布袋除尘器处理风量的范围广,小的仅1min数m3,大的可达1min数万m3,既可用于工业炉窑的烟气除尘,减少大气污染物的排放。中频炉布袋除尘器采用玻璃纤维、聚四氟乙烯、P84等高温滤料,可在200℃以上的高温条件下运行。中频炉布袋除尘器对粉尘的特性不敏感,不受粉尘及电阻的影响。中频炉高温布袋除尘器采用电气控制系统。低位移动集尘罩,加料车,钢包车均具有现场无线遥控装置,操作迅捷方便,实用性强。除尘系统的看着系统承担除尘器正常运行所需要的清灰卸灰工作及除尘器安全保护的自动控制任务,采用PLC可编程控制器.具有高的可靠性灵活性及兼容性。
