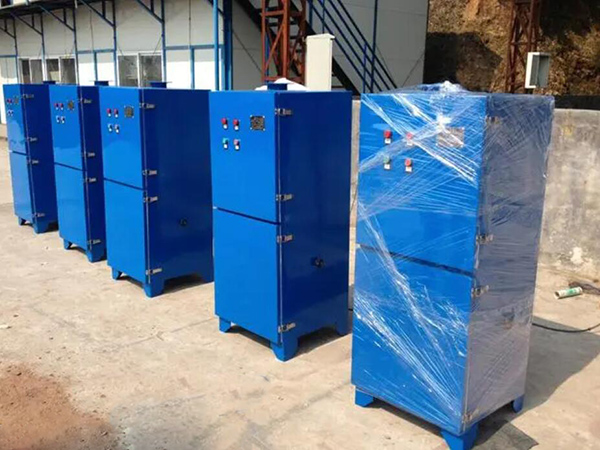

PL单机布袋除尘器
我公司专业生产的该系列布袋除尘器对比重较大的金属切屑,铸造用砂等粉尘和中等比重的粉尘如水泥,陶瓷粉,塑料粉,石膏粉等均有良好的除尘效果。基本结构由风机、过滤布袋、集尘器和清灰电机四个部分组成,各部件都安装在一个立式框架内,钢板壳体,外型美观,结构科学,运行可靠,使用方便。
标签:除尘滤袋
详细介绍:

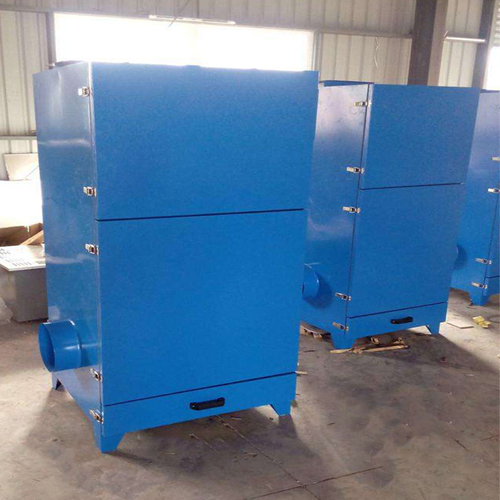

PL单机布袋除尘器属于机械抖动除尘器,其基本结构由风机、过滤器和集尘器三个部分组成,各部件都安装在一个立式框架内,钢板壳体,烘漆防锈,运行可靠,使用方便。风机采用离心风机,风量大,风压高,并采用消声措施,噪音小。过滤器采用扁布袋组,每个布袋内装有弹簧钢丝网,过滤效果好。清灰机构采用电动机带动偏心轮、连杆使布袋抖动而清除沾在滤袋表面的粉尘。此除尘器设有检修门,方便检修和换袋。
含尘空气从尘源经吸尘罩、管道进风口进入箱体,因气流突然扩张,流速骤然降低,大粒径粉尘在其自重的作用下从含尘空气中分离沉降落入盛尘抽屉中。其余尘粒由于滤袋的筛滤、碰撞、钩挂、静电等作用,被滞留于滤袋内壁,净化后的空气由风口经出风口排出。

本系列产品适用于铸造工业、陶瓷工业、玻璃工业及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的除尘,该品对密度较大的金属切屑、铸造用砂,如车床、磨床、铣床、抛光机、砂轮机等,和中等密度的粉尘,以及密度较轻的粉尘均有良好的除尘效果。

PL-B型系列单机布袋除尘器技术性能

型号规格
PL-800/B
PL-1100/B
PL-1600/B
PL-2200/B
风量M3/H
800
1100
1600
2200
资用力MMH2O
>80
>85
>85
>100
过滤面积M2
4
7
10
12
风机电机功率KW
1.1
1.5
2.2
3
清灰电机功率KW
0.18
0.18
0.18
0.18
过滤风速M/MiN
3.33
2.62
2.66
3.05
净化效率%
>99.5
>99.5
>99.5
>99.5
db(A)
<75
<75
<75
<75
外形尺寸A×B×CMM
530×520×1040
700×580×1100
740×580×1240
720×660×1330
底法兰寸E×FMM
598×588
768×648
826×666
806×746
 KG
280
330
470
600
 ()
6535
7245
7758
9276
注:1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的绝对值。
2.净化效率大于99.5%是用于中位径100的滑石粉测定数值,测定值最低为99.62%,平均为99.6。
3.机器风量是在资用压力时的吸风量。

PL-B型系列单机布袋除尘器技术性能
型号规格
项 目
PL-2700/B
PL-3200/B
PL-4500/B
PL-6000/B
风量M3/H
2700
3200
4500
6000-8000
资用压力MMH2O
>120
>100
>100
>150-120
过滤面积M2
13.6
15.3
21.5
25
风机电机功率KW
4
4
5.5
7.5
清灰电机功率KW
0.18
0.18
0.37
0.55
过滤风速M/MiN
3.30
3.48
3.40
3.33-4.5
净化效率%
>99.5
>99.5
>99.5
>99.5
db(A)
<75
<75
<75
<80
外形尺  寸A×B×CMM
760×680×1380
790×700×1420
900×800×1550
1200×900×1720
底法兰尺寸E×FMM
864×784
894×804
1004×905
1102×1002
 KG
520
615
815
1190
 ()
10680
11393
12938
15901
注:1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的绝对值。
2.净化效率大于99.5%是用于中位径100的滑石粉测定数值,测定值最低为99.62%,平均为99.6
3.机器风量是在资用压力时的吸风量。

PL-A型系列单机布袋除尘器技术性能
型号规格
PL-800/A
PL-1100/A
PL-1600/A
PL-2200/A
风量M3/H
800
1100
1600
2200
资用压力MMH2O
80
85
85
100
过滤面积M2
4
7
10
12
进气口尺寸mm
Φ120
Φ140
Φ150
Φ200
进气口中心离底距H
318
345
418
433
风机电机功率KW
1.1
1.5
2.2
3
清灰电机功率KW
0.18
0.18
0.18
0.18
过滤风速M/MiN
3.33
2.62
2.66
3.05
净化效率%
>99
>99
>99
>99
灰箱容积(1)
20
30
40
40
 dB(A)
75
75
75
75
外形尺寸A×B×Cmm
530×520×1300
700×580×1400
740×580×1913
720×630×1696
Kg
400
550
600
730
 格(元)
6226
7677
8184
9332

PL-A型系列单机布袋除尘器技术性能
型号规格
项 目
PL-2700/A
PL-3200/A
PL-4500/A
PL-6000/A
风量M3/H
2700
3200
4500
6000-8000
资用压力MMH2O
120
100
100
150-120
过滤面积M2
13.6
15.3
21.5
30
进气口尺寸mm
200×250
200×300
200×350
220×450
进气口中心离底距H
458
478
478
1295
风机电机功率KW
4
4
5.5
7.5
清灰电机功率KW
0.18
0.18
0.18
0.55
过滤风速M/MiN
3.30
3.48
3.49
3.33×4.5
净化效率%
>99
>99
>99
99.5
灰箱容积(1)
55
55
70
105
  噪声dB(A)
<75
<75
<75
<80
外形尺寸A×B×Cmm
760×680×1798
790×700×1888
  900800×2028
120×900
  重 量Kg
850
980
1040
1200
  价 格(元)
10819
12018
14168
15858
主要尺寸:
