JBC扁布袋除尘器
JBC扁布袋除尘器

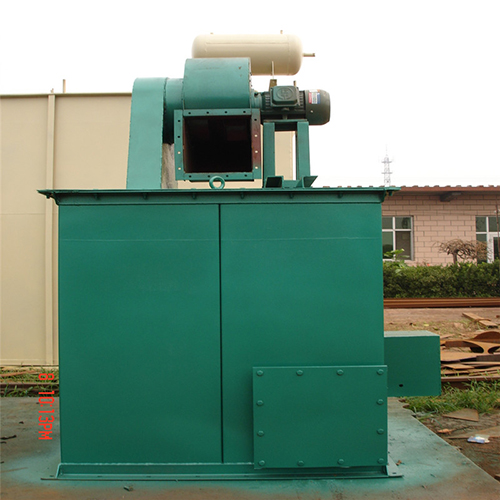

JBC扁布袋除尘器为单机袋式除尘器的一种，其过滤袋为扁布袋，因而得名扁布袋除尘器。这种除尘器一般用于仓顶除尘，采用机械振打方式清灰的除尘设备。我公司专注生产各种单机布袋除尘器。
详细内容介绍
一、设计特点
JBC扁布袋除尘器具有体积小、处理风量大、结构紧凑、噪声低、使用方便可靠等优点。尤其适用于原煤斗、筒仓和皮带运输转运点等除尘，除尘器_下来的粉尘可直接排入原煤斗或筒仓内，也可直接落在皮带上。
二、结构及性能
本产品结构形式分为两种，一是A型（不带灰斗），一是B型（带灰斗）。
上箱体包括引风机，风机出口软接头，电源接线盒和除尘器控制开关。
中箱体包括滤袋组合件，清灰结构，清灰电机。
下箱体包括灰斗、进风口、排灰阀、减速机、除尘器支腿。
三、使用与维护：
（1）壳体及钣金结构件每年要定期涂漆刷油。
（2）排灰减速器按油标位置注油。
（3）破损滤袋要及时进行维护处理，否则影响除尘效果。
（4）清灰装置的紧固螺钉要经常进行检查，防止松动以防影响清灰效果。

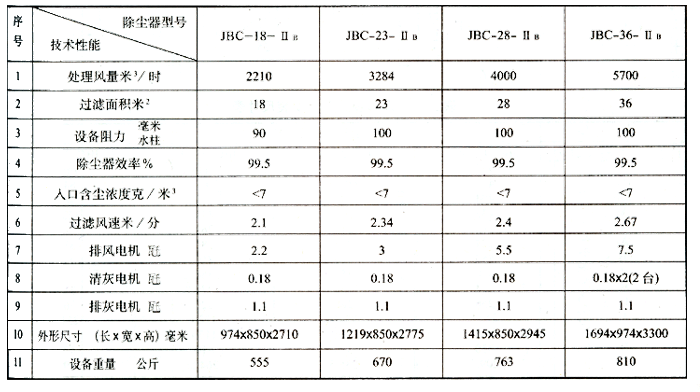

规格、性能、参数选用表 附表1
|
规 格 性能参数 |
JBC-20 |
JBC-32 |
JBC-45 |
|
|
过滤面积 m2 |
20 |
32 |
45 |
|
|
处理风量 m3/h |
1800-2400 |
2880-3840 |
4050-5400 |
|
|
过滤风速 m/min |
1.5-2 |
1.5-2 |
1.5-2 |
|
|
阻力 Pa |
980 |
980 |
980 |
|
|
效率 % |
99 |
99 |
99 |
|
|
使用温度 ℃ |
<150 |
<150 |
<150 |
|
|
风
机 |
型 号 |
4-72-11 |
4-72-11 |
4-72-11 |
|
风量 m3/h |
(1975-3640) |
(2430-5408) |
(4020-7420) |
|
|
风压 Pa |
1245-784 |
1617-1068 |
1999-1313 |
|
|
电机型号 |
Y90-L-2 |
Y100L-2 |
Y132S1-2 |
|
|
电机容量KW |
2.2 |
3 |
5.5 |
|
|
振打 机 |
振幅 mm |
4 |
4 |
4 |
|
电机型号 |
Y90S-4 |
Y90S-4 |
Y90S-4 |
|
|
电机容量KW |
1.1 |
1.1 |
1.1 |
|
|
排料 阀 |
规 格 |
YJD-6200×200 |
YJD-6200×200 |
YJD-6200×200 |
|
电机容量KW |
0.6 |
0.6 |
0.6 |
|
扁布袋除尘器:

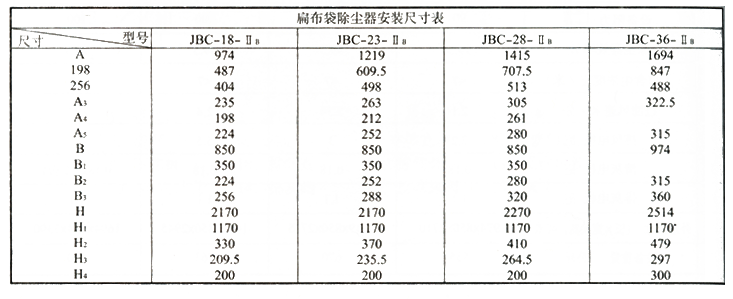

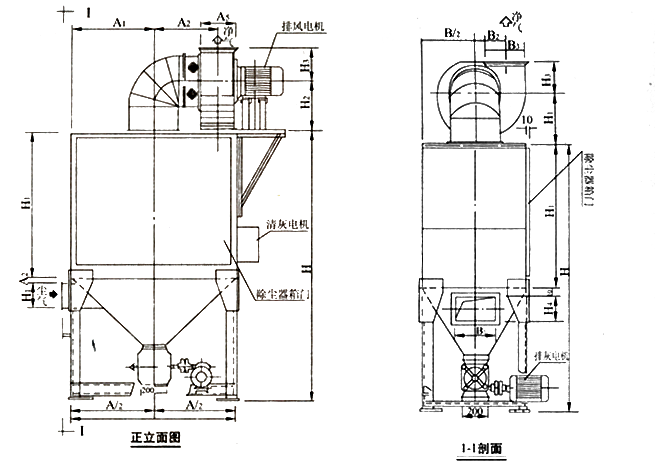

安装尺寸表:
